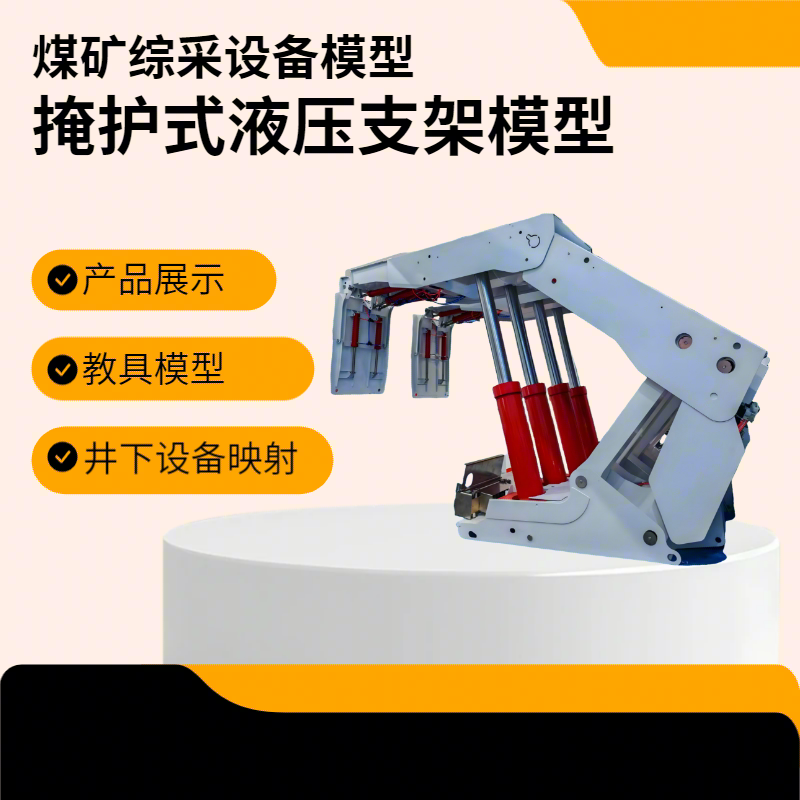

液压支架模型

一、基本特征

该模型长1.8米，宽0.35米，高1米，重量大约为56Kg，结构件采用金属焊接结构，结构框架与真实支架具有极高相似度，千斤顶采用气动千斤顶结构，工作原理与真实支架一致，控制阀组默认采用综合换向阀控制，通过控制系统可以实现支架相对应的各个动作

二、产品版本

该模型根据控制系统的不同，分为两个版本具体为：

1、电控版本   再支架上安装配套的支架控制器，可以直接控制支架的各个动作，同时如果安装整套的支架控制系统，可以实现井下真实环境中支架的相关动作，如邻家操作，成套推溜拉架等动作。

2、单架遥控版本   支架配套相应的控制箱，通过控制箱发送指令，实现单架支架的所有千斤顶动作，同时内嵌的自动程序，可以实现支架循环动作，方便展示。

三、产品用途

该套模型主要是模拟支架的形态，动作，结构为等比例缩小，相似度极高，可以根据场景实现以下用途

1、工作面展示   根据工作面布局，将支架按照顺序布局，能够更加方便的的向参观人员展示井下实际状况。

2、综采程序的培训   成套安装支架控制系统后，可以组织人员在地面进行模拟支架的操作，系统的优化调试，让员工真正体会到电控系统带来的便捷性同时，真正的掌握电控系统的应用，真正实现一线员工对电控系统的三会“会使用、会优化参数，会应急处理”，从根本上提升矿山的安全硬实力。

3、讲解与展示   单套遥控版本的模型，重点展示液压支架的单一动作，可以近距离的进行操控，观察支架动作，内嵌的自动程序，可以无限次的进行循环，展示支架工作是的整个状态和顺序，手动与自动的交替展示，不仅能够让人快速的理解支架的工作原理，更能直观的感受支架在工作面的动作顺序。
